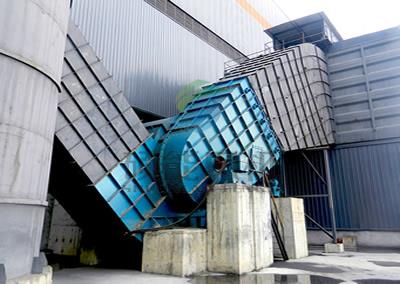

15~220th循環流化床離心風機
2016年06月13日 22:56
1. 用途
該風機是專為循環流化床、沸騰鍋爐配套設計的。通風機輸送的介質為空氣，最高溫度不得超過80℃；引風機輸送的介質為煙氣，最高溫度不得超過250℃。在引風機前，必須加裝除塵裝置以盡可能減少進入風機中煙氣的含塵量。
2. 形式
（1）風機為單吸入或雙吸雙支撐。
（2）從電動機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”表示葉輪逆時針旋轉稱為左旋風機，以“左”表示。
（3）風機的出風口位置，以機殼的出風口角度表示。
（4）風機的傳動方式為D式，均采用柱銷聯軸器或膜片聯軸器。
3. 結構特點
風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。
（1）葉輪 由葉片焊接于曲形的前盤與平板形的后盤中間。葉輪經動、靜平衡校正，運行平穩。
（2）機殼 用鋼板焊接成蝸形體。
（3）進風口 收斂、流線形的進風口，使氣體順利進入葉輪其損失較小。
（4）調節門 用以調節風機流量的裝置，軸向安裝在風機口前面。調節范圍由0°～90°（全開～全閉）。調節門的板把位置，從進風口方向看在右側，對右旋風機板把由下往上推是由全閉到全開方向。對左旋風機，板把由上往下拉是由全閉到全開方向。（對于通風機、無此件）
為使調節門各部分正常工作，必須很好潤滑。對引風機、因氣體溫度較高，潤滑油采用二硫化鉬高溫（260℃）潤滑，高溫運轉時仍能保證潤滑作用。（5）傳動部分 主軸由優質鋼制成，采用滾動軸承。引風機備有水冷裝置。
4、性能與選擇
在風機新安裝后，進行運轉時發生流量過多或不足現象，其原因主要有以下幾點：
①管網阻力實際值與計算值相差過大。由一般管網特性方程式P=Kq(k為阻力系數)可知，如實際值K小于計算值時，則流量增大，如實際值K大于計算值K時，則流量減少。
②選擇時未考慮風機本身全壓值偏差△P的影響當風機實際全壓為正偏差時，則流量增大；為負偏差時，則流量減小。 在風機新安裝后開始正式運轉時，或在風機使用過程中發生流量過大或過小時，可采用下列方法之一消除：
（1）利用調節門開閉程度調節流量；
（2）改變風機的轉速調節流量；
（3）調換壓力較高或較低的風機調節流量。
（4）改變管網阻力系數調節流量。
必須指出的是：
一般都采用節流裝置來調節流量。但當實際流量比需要流量大的很多時，這種方法浪費電力過多，很不經濟。如條件允許，通常采用變頻器調速或調換壓力較低的風機。
當調節門全開時，流量仍嫌過小，此時設法改變管網使阻力系數減少以增加流量。也可采用增加風機轉速和調換壓力較高的風機，但風機轉速不可超過性能表之最高轉速。
風機性能一般均指在標準狀態下輸送空氣的性能。引風機的指定狀態為大氣壓pa=101.3kpa,氣體溫度t=150℃、200℃，氣體密度ρ=0.851㎏/m3、0.743㎏/m3。性能表中性能均指調節葉片為全開0°時。定貨時以性能表為準。
